Тестовый набор Z-wave игрушек и LinuxMCE. Мини-обзор.

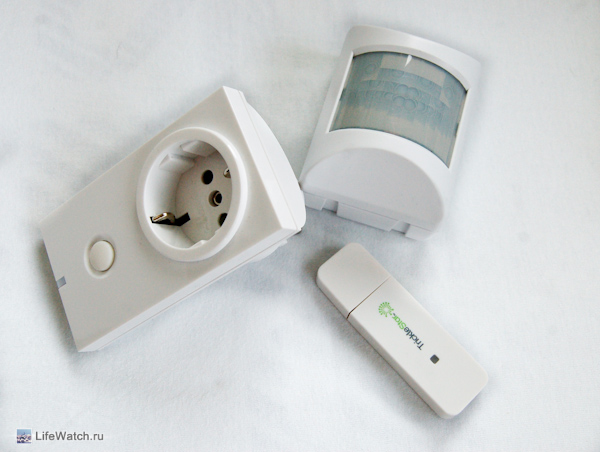

Z-wave устройства

Z-wave устройства

На самом деле мой набор девайсов Z-wave прибыл ко мне уже давным давно… но как всегда время на написание чего либо не очень много (прямо скажем мало).  За это время я успел попытаться (ключевое слово – попытаться) использовать их по назначению сприменением LinuxMCE.  Что такое  z-wave – я писал ранее. Если кто не знает что это – гляньте – вещь очень интересная и….очень новая. Крайне мало информации на русском языке.

Ну вот - воодушевленный роликом из предыдущей статьи – вознамерился я поставить себе LinuxMCE и наслаждаться радостью автоматизации всего. Ха…думаете это тривиальная задача? Неа – не угадали. Как человек, который пытался работать под линуксом (пробовал я RedHat а затем Fedora)  - готов я был к граблям…но чтобы такие грабли уже при установке – это просто пипец!!!!
Читать полностью »

Улучшение и навороты веб-камеры

Пример watermark (водяного знака)

Пример watermark (водяного знака)

На этой страничке я хотел бы рассказать Вам о некоторых наворотах для веб-камеры – водяном знаке и избавлении от не до конца загруженного изображения. Всё что я описываю я делал лично на своей веб-камере.

1. Первое о чем хочу рассказать – наложение водяного знак. Водяной знак – это полупрозрачный (а может и совсем не прозрачный)  логотип/надпись/символ который накладывается на изображение с целью его защиты от копирования,  добавления информации или рекламы.

Читать полностью »

Комментариев (5) »

Alex | 18.12.2010 | Рубрики: Сделай сам

Приложение просмотра веб-камеры для Android

Appinventor для Андроида

Appinventor для Андроида

Накануне, мне наконец пришло приглашение на Google App Inventor! Надо сказать, ожидал я это приглашение практически с момента покупки телефона на Android в прошлом месяце –  мечта маньяка – полноценная ОС на телефоне…эх… о таком лет 10 назад и не мечталось! Данный смарт по характеристикам превосходит мой первый компьютер в разы!!
Читать полностью »

Устройство эмуляции нажатия кнопки “спуск”

Устройство автоматического спуска

Устройство автоматического спуска

По просьбе выкладываю описание устройства для эмуляции нажатия кнопки “спуск” фотоаппарата через заданные промежутки времени. Код также прилагается

Hardware (схема и платы в P-CAD 2004)
Устройство подключается к фотоаппарату разъемом U1. У фотоаппарата Canon A510 кнопка сдвоенная «Фокус» и «Спуск», соединенные общим проводом, общий провод подключается к 1 ножке разъема U1, кнопка «Фокус» к 3 ножке, «Спуск» – 4, «+» батареек – 5 и «-» батареек – 6. Так как опрос кнопок производится динамически нажатие их эмулирую ключами на полевых транзисторах Т1 «Фокус» и Т2 «Спуск». Читать полностью »

Комментировать »

Sasha | 25.07.2010 | Рубрики: Сделай сам

Как сделать веб-камеру. Личный пример на этом сайте.

IP камера из Dealextreme

IP камера из Dealextreme

Начну с конца – после долгих мучений и тотальной не хватки времени организовать трансляцию веб-камеры на сайте в реальном времени мне удалось (точнее удалось сделать именно таким путем, каким я хотел).

Результат вы можете видеть тут – Вебкамера г.Бронницы. Процесс покупки, установки и настройки растянулся у меня почти пол-года.

Ну а теперь по порядку расскажу о всех этапах:

1. Выбор схемы вещания
2. Выбор железа (выбор самой камеры)
2.1. Обзор IP Wired 300K CMOS Camera
3. Выбор пути реализации вещания
4. Программная реализация вещания
Читать полностью »

Виджет нашей Вебкамеры для Яндекса

На досуге сконструировал виджет для Яндекса.  Виджет можно добавить на Вашу главную страницу поисковика Яндекс!

Смотрите онлайн трансляцию с вебкамеры и узнавайте что сейчас происходит в городе Бронницы.

добавить на Яндекс

Для этого нажмите кнопку “Добавить на Яндекс”  далее выбирете нужное место на экрание и нажмите “Оставить”. Всё! После этого, вы сможете наблюдать в режиме реального времени что происходит в Бронницах из любой точки мира прямо на главной странице Яндекса.
Читать полностью »

Девайс для ускоренной записи видео. Time-lapse device

A510 переделанный для усоренной записи

A510 переделанный для усоренной записи

Ну что ж, как и обещал представляю Вашему вниманию аппарат для time-lapse видео. Это старый фотоаппарат Canon A510 с припаяной схемкой-контроллером, которая “щелкает” через определенный промежуток времени. Т.е. контроллер впаян в схему фотоаппарата и эмулирует нажатие кнопки спуска с определенным интервалом .

Собственно говоря – путь припаивания контроллера к фотоаппарату, не самый простой способ для организации аппарата для ускоренной записи. Есть софтверные решения – например программа ExtraWebcam умеет делать снимки с подключенного по USB фотоаппарата через заданный промежуток. Список поддерживаемых фотоаппаратов есть на их сайте. Кроме того есть куча специализированных утилит для управления зеркальными камерами.  И скажу больше – у меня есть и зеркальная камера и такая утилита :) Но…
Читать полностью »

Комментариев (8) »

Alex | 04.07.2010 | Рубрики: Time Lapse, Сделай сам

Gigapan. Гигапан своими руками — Часть 2 (Beta 2 версия)

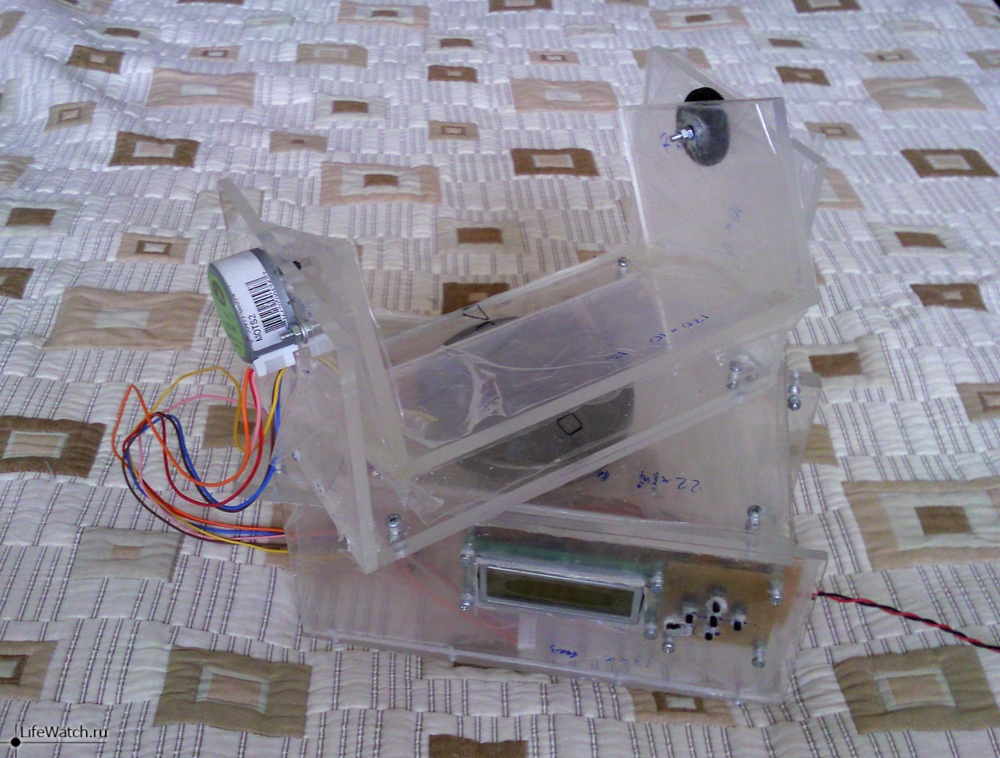

Gigapan (Гигапан) верстия beta 2

Gigapan (Гигапан) верстия beta 2

Итак, все необходимые части (как я думал) пришли и удалось выкроить время и на скорую руку до собирать Гигапан. Вот результат, внешне ни чем не отличающийся от совсем сырой версии.  Но в данном варианте я убрал шестеренки из вертикального привода (соединил его напрямую с качалкой) и заменил моторчики на заграничные MOTS2.  В итоге на данный момент: Читать полностью »

Комментариев (6) »

Alex | 12.06.2010 | Рубрики: Сделай сам

Моторчики MOTS2 для gigapan от electronics123.com

Как я писал в статье о самодельном гигапане найти шаговые моторчики оказалось довольно проблематично. А точнее, подходящие по всем параметрам шаговый двигатель MOTS2 от Velleman.

Что это за двигатели? Это шаговые двигатели со встроенным редуктором. Характеристики:

Velleman MOTS2 - шаговый мотор-редуктор

Velleman MOTS2 - шаговый мотор-редуктор

Напряжение – 12В
Ток – 60мА
Угол на шаг – 7.5°
Передаточное число – 85
Вращающий момент -600gfcm

Так вот, как я сказал, MOTS2 (st35) в России оказалось найти невозможно.  Были обзвонены все найденные через поисковик компании, занимающиеся поставкой подобных компонентов – Платан, Чип и Дип, Вольтмастер и пр. Нигде нужного мне MOTS2 не оказалось. Более того сказали, что эти двигатели больше не поставляются. И это похоже на правду – на одном из сайтов Velleman (на американском что-ли)  был такая же инфа. Начал было искать аналоги…и даже нашел монстров вроде ДШИ-200 :)

Но…я человек упорный – поэтому перерыв еще половину буржуйского интернета было найдено несколько мест, где нужный мне шаговик от Velleman можно было купить:
Читать полностью »

Проблемы и хитрости бесшумного компьютера

Эта статья продолжении материала о тихом компьютере, тут я частично указал на проблемы возникшие у меня с бесшумным компьютером.

1. Первые грабли бесшумного компьютера – шумность жестких дисков. Решений есть несколько:

1.1 Радикальный вариант SSD накопитель. Плюс – полное отсутствие механики – > полная тишина / Огромный минут – малый объем и высокая стоимость.
1.2 Замена жестких дисков формата 3,5″ на 2,5″ / Минус этого метода – это всё же полумера.
1.3. SQD-кожух для жестких дисков  поглощающий шум. Если в SQD запихнуть 2,5″ HDD – то по отзывам шум также практически отсутствует. / Минус SQD – повышенный нагрев дисков, а следовательно в перспективе ранний их выход из строя.

Я для себя решил проблему шума жестких дисков следующим образом. Были разработаны два режима работы компьютера:

А) Полу тихий рабочий режим – загрузка Windows с 3,5″ жесткого диска (довольно тихий диск Western Digital 6400AACS), в профиле электропитания установлено отключение дисков через 30 минут бездействия. Надо сказать что в этом режиме компьютер обладает полной функциональностью и его практически не слышно.
Б) Абсолютно бесшумный режим – для этого была куплена MicroSD class 6 флешка с мини кардридером. На флешку после нескольких экспериментов с разными операционками обосновалась Fedora Core. Компьютер загружается с USB флешки.  НО жесткие диски после загрузки всё равно работают и шумят. В графической оболочке linux к сожалению нет такой функции, как отключение дисков после некоторого времени бездействия и очень много времени я потратил на то, чтобы найти – как же отключить диски. Линукс очень хорош тем, что настроить можно всё….если долго помучаться :)
В итоге для отключения дисков нашлась команда sg_start с параметром –stop “диск” (например/usr/bin/sg_start –stop /dev/sda5) . Утилита sg_start служит для управления питанием SCSI устройствами. Кстати, утилитка sg_start входит в пакет sg3_utils, который необходимо загрузить.

2. Вторые грабли моего бесшумного компьютера –  это ухудшение охлаждения всех компонентов компьютера. Проблема эта на самом деле очень серьезная и влияет не только на стабильность работы компьютера, но и на срок службы отдельных компонентов – особенно жестких дисков. Повышенная температура приводит к появлению “плохих” секторов на пластинах, и восстановление информации в таких случаях может стать невозможным. Превышение оптимальной температуры работы диска (~40-45 градусов) на 20 градусов приводит к сокращению срока службы в 3-4 раза. Мои диски стоят один над одним и их температура была 38, 41 и 49 градусов соответственно. Так как информацию мне терять совершенно не хочется – то я начал думать о возможных путях охлаждения.  Вот тут мне и пригодился вентилятор от Scythe Ninja 2!

Установить я его решил между передней перфорированной стенкой корпуса и стойкой с дисками. Работает вентилятор на выдув.

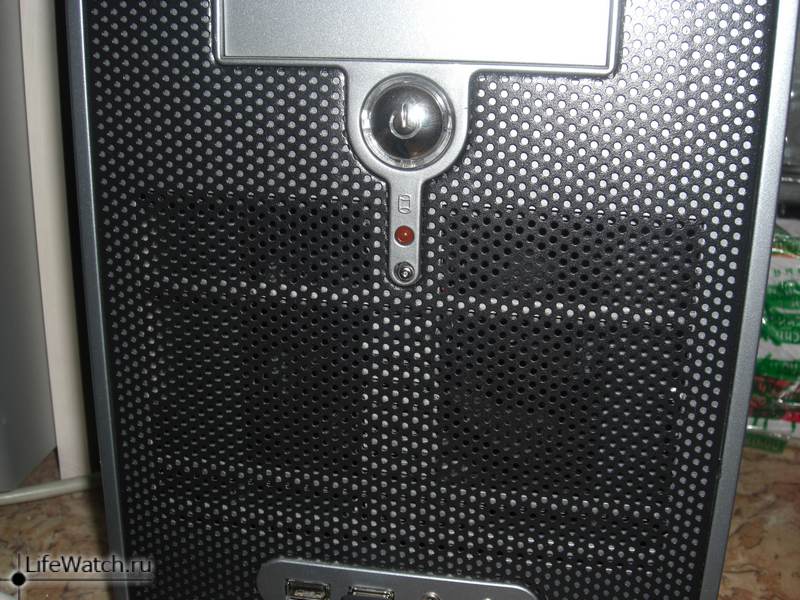

Передняя панель компьютера
Передняя панель компьютера

Окей, проблему с температурой решили, но снова появился шум от вентилятора… Решить это можно двумя путями:

а) Софтверный – есть много программ для управления вентилятором (при условии поддержки этого материнской платой). SpeedFun, например, очень хорошая программка и прекрасно работает на нашем Acer Aspire One. Моя материнская плата также поддерживает управление скоростью вентилятора (проверено в linux), но под Win XP 64bit ни одна из программ работать не захотела. Точнее программы запускались, но скорость не регулировали :(

Как я упомянул выше в Fedora Core регулировка скорости вентилятора очень “легко” осуществляется  через fancontrol (из пакета lm-sensors).

б) Хардверный – чтобы вентилятор включался с кнопочки. Так как больше бодаться с софтом в Windows сил не было, а возможность контролировать вентилятор так и осталось – было принято решение сделать хардверный выключатель вентилятора :)  Провод от старого кулера, разъем от старой материнки, выключатель от фанарика – вуаля – получилось что то вроде удлинителя провода вентилятора с выключателем.

Разъем от старой материнской платы
Разъем от старой материнской платы

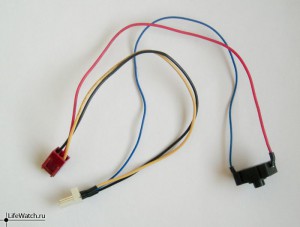

Удлинитель провода вентилятора с выключателем
Удлинитель провода вентилятора с выключателем

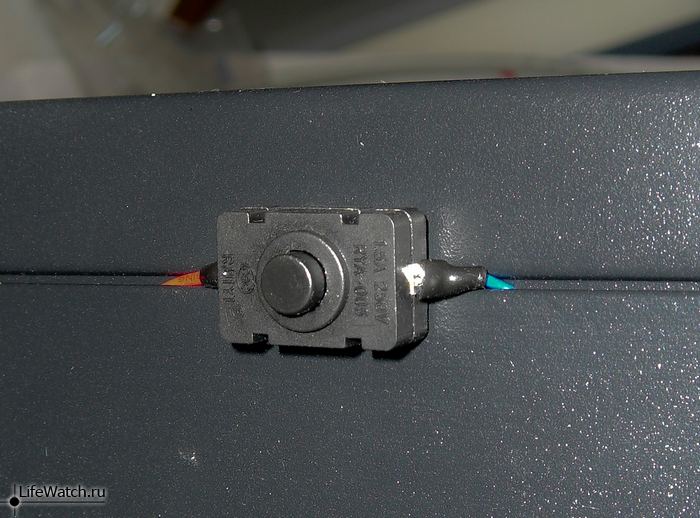

Выключатель вентилятора на корпусе
Выключатель вентилятора на корпусе

После установки вентилятора температура дисков стала 28 /33 /37 градусов соответственно.

Вот такой у меня получился рассказ о создании бесшумного компьютера, надеюсь он будет интересен и полезен Вам :)

Читайте также статью Как я собирал свой бесшумный компьютер
